安全光栅使用说明
本说明书介绍属于简单介绍，主要内容体现： 产品特点、产品技术参数、产品接线说明、产品配件尺寸等、如需要更多的了解请登录本公司下载或者直接致电我们，我们将会为您提供力所能及的帮助！ |
非常感谢使用本公司产品
使用前请认真阅读本使用说明书，并按照正确的安装使用方法。本产品主要用于工业产品的检查，安全等用途，适合用于机械危险环境或危险区域保护人体以防意外伤害。
售后服务
本产品自购买日起保修期限两年，在保修期内非人为损坏可免费进行保修或换新服务。
以下情况之一无法保修：
l 由于没有按照说明书上要求操作而造成的故障。
l 由于故意碰撞等人为造成故障。
l 由于意外，误用，乱用，故意损坏造成故障。
l 由于自行拆卸，修理造成的故障。
l 产品外壳损坏，变形，积垢等环境恶劣损坏。
注意事项
l 关于本说明书由于产品更新，说明书内容变更等，恕不另行通知。
l 本说明书内容与实物有偏差请予实物为准，本说明书仅供参考。
l 请严格按照说明书操作，未按照说明操作，本公司不承担其它责任。
l 说明书未涉及的事项，请烦告知改进。
产品简介
产品组成：
产品包含发光器、受光器、电缆线、L型支架(PTS系列)、M6六角螺丝（PTS系列）,产品说明书1份、保修卡1份。
原理：
产品采用红外线传感技术，采用不可见光发射器发射红外线，接收器接收红外线，采用同步扫描发射接收一对一发射接收，通过单片机扫描运算判断每一个光点通断情况。从而检查光幕之间有无遮挡，当任何一束光遮挡马上输出信号，控制机器停止工作或给报警信号。
应用场景：
? 工业自动化生产流水线在线保护防止人进入保护人生安全。
? 用于生产物体计数。
? 用于锻压设备保护人手或其它部位的伤害。
? 用于危险区域保护，防止进入报警。
技术参数
光幕形式 | 对射型 | 工作电压 | 24VDC/AC110-220V |
光轴间距 | 5、10、20、40 | 绝缘电阻 | >100MΩ |
检查距离 | 0-2m/1-20m | 功率 | <5W |
响应时间 | <20mS | 防护等级 | IP65 |
外壳颜色 | 银色、金色 | 驱动电流 | 500mA |
工作温度 | -25 - 55°C | 光栅长度 | 120mm-2600mm |
外壳尺寸 | 36*40mm | ||
输出方式 | NPN/PNP/控制器 | ||

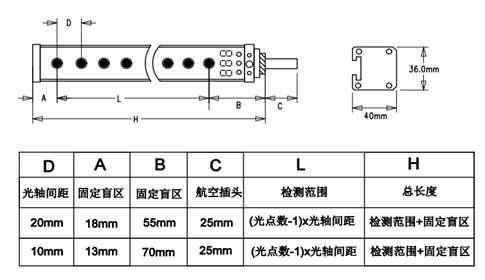

l PTS系列外形尺寸

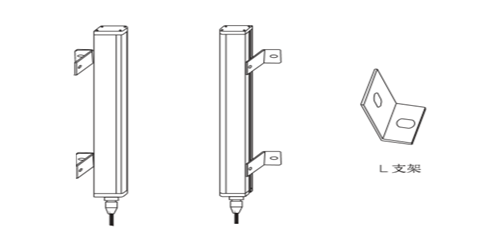

L片安装方式

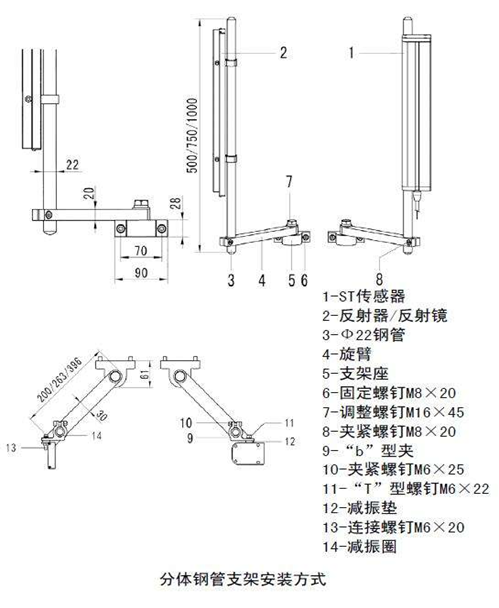

支架安装方式
*6页
安装方法及注意事项
装箱清单
部件 | 数量 | 规格 | 备注 |
发光器 | 1 | 根据型号而定 | |
接收器 | 1 | 根据型号而定 | |
电缆线 | 2 | 根据型号而定 | |
支架 | 4 | 根据型号而定 | 选配 |
控制器 | 1 | 根据型号而定 | 选配 |
L型支架螺丝 | 4 | M6*10不锈钢 | PTS系列 |
L型支架螺丝 | 4 | M6*8不锈钢 | PTS系列 |
使用说明书 | 1 |
安装工具
手动工具：安装所需M6内六角扳手，十字螺丝刀，一字螺丝刀，尖嘴钳，水口钳，活动扳手。
电动工具：手电钻，Φ3.2mm，Φ5.2钻头，M6丝锥。
电器工具：万用表，绝缘电胶布等。
安装顺序
先安装固定好光幕→连接电缆线→检查接线→通电调试。
安装注意事项
安装光幕时必须安装在要保护区域内，螺丝必须拧紧以防松动，安装完后必须检查线路是否接线正确后通电。光幕没有任何这当时，受光器亮绿灯，这当时亮红灯，数码显示当前遮挡点。通电后必须经过严格的调试后再使。
保养及故障排除
日常保养
为了能更好的使用光幕传感器，应该定期进行保养和维护能更好提升光幕的使用周期和稳定。
内容 | 要求 | 保养周期 |
光栅表面清洁 | 采用干净软布擦拭发光器,接收器,发射和接收窗口镜片 | 周保养 |
镜片更换 | 镜片破损，磨损严重 | 视情况更换 |
安装螺丝 | 拧紧由于机器振动松动的螺丝 | 月保养 |
整体保养 | 在*受到机器外力撞击光幕或*受到腐蚀的环境加装保护外壳 | 视情况加装 |

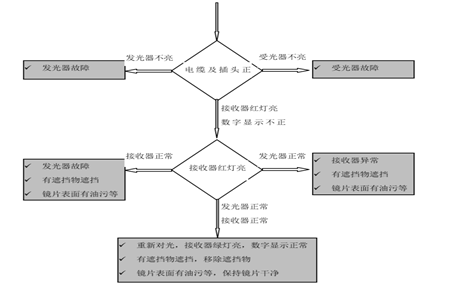

故障排除及检修
更多关于品拓安全光幕/光栅的使用及安装请联系深圳品拓陈经理了解更多……
